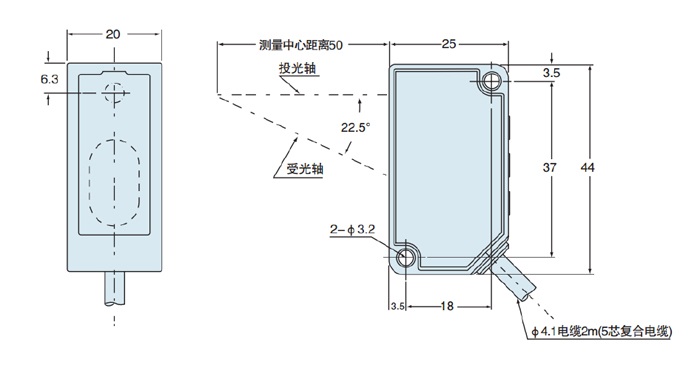

KJT-KELR-TP20 高精度激光測距傳感器
- ●：：可精準量測待測物體的位移變化量。
- ●：：提供短距離、高精度的規格，適用于對精度有要求的應用；
- ●：：滿足距離較長且仍需進行量測的應用，最遠量測距離可達 400 mm。

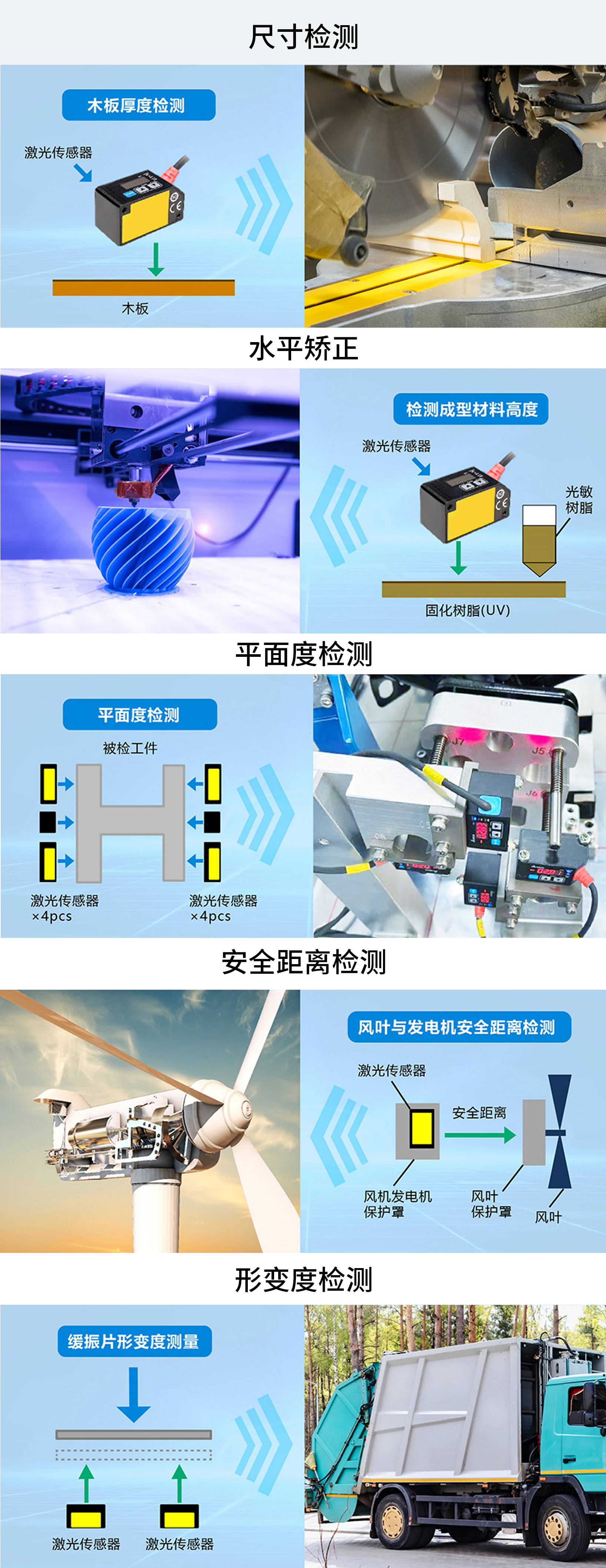

- ●：：滿足產品尺寸、厚度、及形狀等多元型態的量測應用。
凱基特KJT-KELR-TP系列激光位移傳感器采用三角法測量原理，利用線陣CMOS器件作為光學接收器件，具有測量精度高、測量時間短等特點，產品光路經過獨特的產品設計，成像質量穩定;具有獨特的補光技術
| 供電電壓 | Uv12V DC～24V DC±10% | |
| 殘余紋波 | 脈動P-P10% | |
| 消耗電流 | 60mA以下(電源電壓12VDC時) | ≤40mA以下(電源電壓24V DC時) |
| 直線性 | ±0.1%F.S | ±0.2%F.S |
| 外殼材料 | 鑄鋁合金(AL) | 有機玻璃(PMMA) |
| 連接類型 | 引線 | |
| 顯示器 | 4位數碼管 | 2xLED |
| 外殼防護等級 | IP67 | |
| 防護等級 | III | |
(注)未指定時的測量條件如下：
電源電壓： 24V DC、
周圍溫度：+20℃、
反應時間： 10ms、測量中心距離的模擬輸出值。
對象物體：白色陶瓷。 (注2)：根據FDA規則的Laser Notice No.50的規定、并以FDA為基準。
該值為測量中心距離上的值。以中心光強度的1/e2 (約13.5%)定義這些值。 如果定義區域外有光泄漏，并且檢測點周圍有高于檢測點本身的強反射，檢測結果可能會受到影響。
| 性能 | TP20 |
| 測量中心距離 | 200mm |
| 測量范圍 | ±80mm |
| 光束直徑 | 約φ200μm |
| 重復精度 | 500μm |
| 受光元件 | CMOS圖像傳感器 | |
| 光源 | 紅色半導體激光2級(JIS/IEC/GB)、Ⅱ級(FDA)(注2) | |
| 控制輸出 | 〈NPN輸出型〉 NPN開路集電極晶體管 最大流入電流：50mA 外加電壓：30VDC以下(控制輸出和0V之間) 剩余電壓：1.5V以下(流入電流50mA時) 漏電流：0.1mA以下 | 〈PNP輸出型〉 PNP開路集電極晶體管 最大源電流：50mA 外加電壓：30V DC以下(控制輸出和＋V之間) 剩余電壓：1.5V以下(流入電流50mA時) 漏電流：0.1mA以下 |
| 模擬輸出 | 模擬輸出·輸出范圍：0V～5V(正常時)；5.2V(報警時) 輸出阻抗：100Ω | |
| 輸出范圍： 4mA～20mA(正常時)； 0mA(報警時) | ||
| 動作輸出 | 負載阻抗：300Ω 最大；入光時ON／非入光時ON可切換 | |
| 短路保護 | 自動復位式 | |
使用說明：
本產品用戶交互接口主要由數碼管、LED指示燈以及按鍵組成。數碼管及LED指示燈用于產品信息顯示，按鍵用于對產品參數進行修改

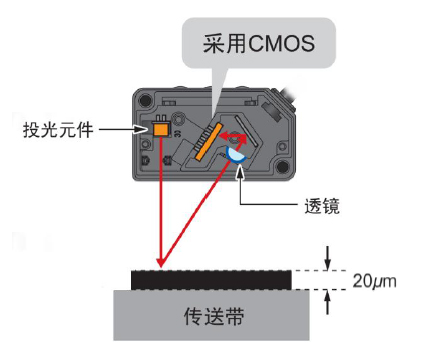

高精度CMOS影像傳感器&配備算法：
采用位移傳感器所使用的高精度CMOS影像傳感器，以及位移傳感器一直使用的本公司獨特的算法，實現了微型激光傳感器1mm/100mm的高精度
注意：
請勿將本產品用作保護人身安全的檢測裝置使用。
對于以保護人體為目的的檢測裝置，請使用符合 OSHA、ANSI 及 IEC 等各國有關人體保護用品法律和標準的產品。
請勿按照產品附帶的使用說明上所未記載的方法進行操作。按照規定以外的步驟進行控制、調整時，可能會受到危險的放射性激光的照射。
本產品為符合JIS/IEC/GB標準的2級激光產品或 FDA規則的Ⅱ級※激光產品。該產品存在一定危險，請勿直視激光或通過透鏡等進行觀察。

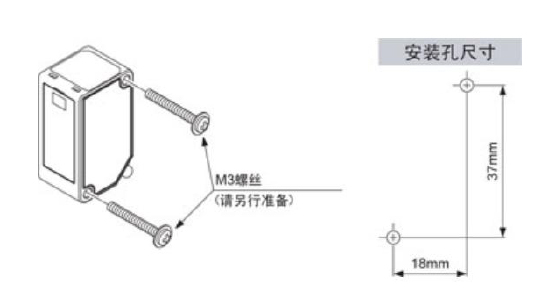

? 相對于移動體的方向

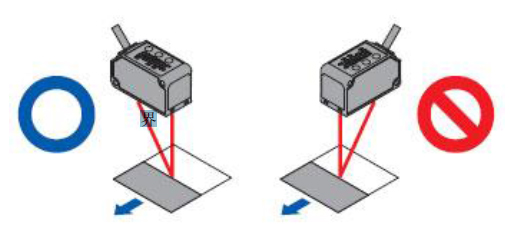

<材質、有色差的情況下>
? 測量時，移動的測量對象物的材質、顏色極端不同的情況下，按照下圖所示方向進行安裝，從而可將測量誤差控制在最小限度。

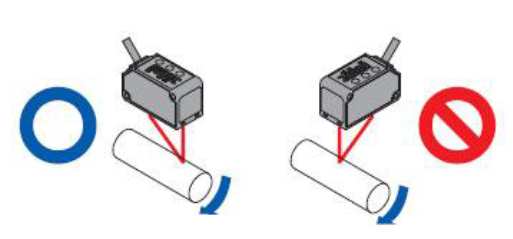

<對旋轉的對象物進行檢測>
? 對旋轉的對象物進行測量時，按照下圖所示方向進行安裝，從而可抑制對象物的上下振動和位置偏移等的影響。

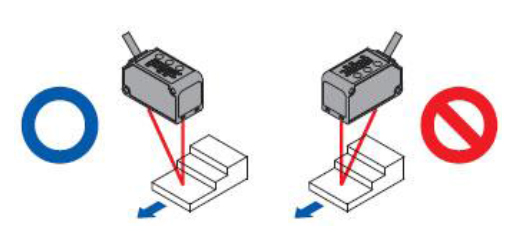

<存在段差的情況下>
? 移動的檢測對象物存在段差的情況下，請按照以下方法進行安裝，從而可在測量時抑制段差邊緣所產生的影響。

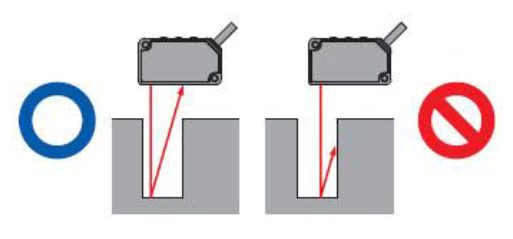

? 在狹隘場所和凹陷部分進行測量。
? 在狹隘場所和孔中進行測量的情況下，安裝時，請注意避免遮擋投光部至受光部的光路。

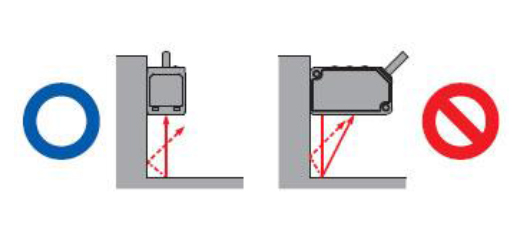

? 安裝在墻上時
? 請按照以下方法進行安裝，以免墻面產生的多重反射光入光到受光部分。另外，墻面反射率較高的情況下，如改為無光澤的黑色，則效果更好。
